Y-Con P014B(ワイコン ピー 014B)

こちらの製品は廃盤になりました。

Y-Con P014B(ワイコン ピー 014B) With 1.44 inch EPDとは「2インチ電子ペーパー」と「制御基板」をセットにしたモジュールです。

ホスト(マイコンやPC等)から電源供給と画像データ転送を行うことで電子ペーパーに簡単に描画が可能です。

※その他のサイズ- 1.9インチ2.0インチ2.7インチ2.9インチ[3色(白黒赤)表示]4.2インチ4.2インチ[3色(白黒赤)表示]

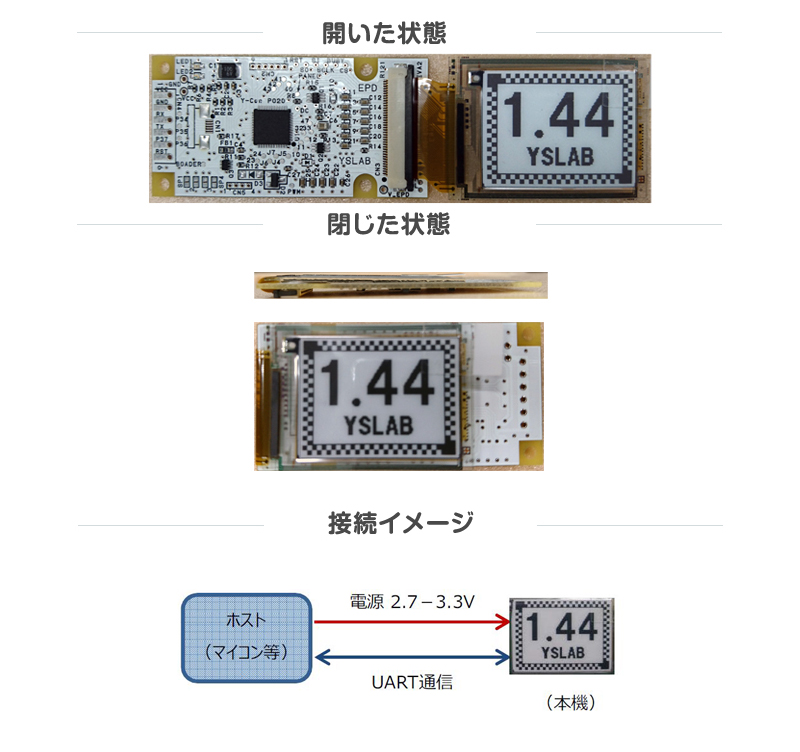

Y-Con P014Bの設計コンセプト

部品として使用できることを主眼に設計しました。

開いたままでも、基板に貼り合わせて閉じた状態でも使用できます。

  • 薄さ
  • 省電力
  • 接続のしやすさ
Y-Con P014Bの設計コンセプト

Y-Con P014Bの特徴

  • 電源が落ちても表示を保持できます。
  • 低消費電力です。
  • 視野角が大変広いです。
  • 強度を増すために電子ペーパーを基板に貼り付けて使用できます。
  • 部品として組込み易いように薄型としました。
  • 制御は電源とUART通信だけで行えます。

Y-Con P014Bの接続・動作種類

デモ動作接続

Y-Con P014Bの接続・動作種類

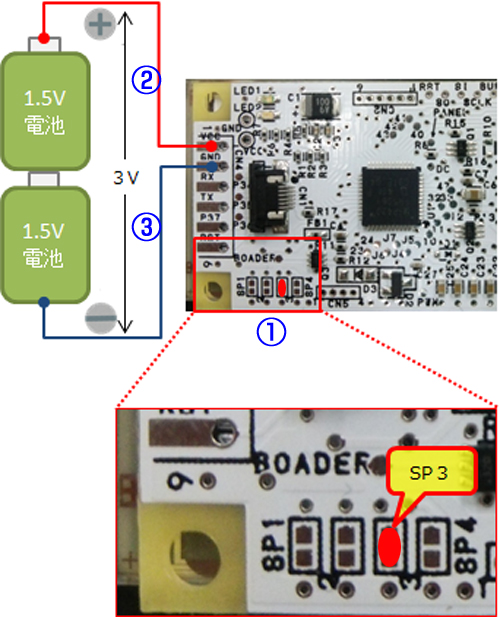

  • SP3というジャンパーをハンダで短絡(ショート)させる。(図-①)
  • 電池ボックス(単4×2)の(+)側を1番端子に接続する。(図-②)
  • 電池ボックス(単4×2)の(-)側を2番端子に接続する。(図-③)
  • 電源供給を開始するとデモが実行されます

【※注意】
SP3をショートした状態ではホストUARTによる画像データ転送は行えません。SP3をオープンにして電源を再投入すれば通常動作に戻せます。

初期設定デモ画像一覧

Y-Con P014Bの初期設定デモ画像一覧

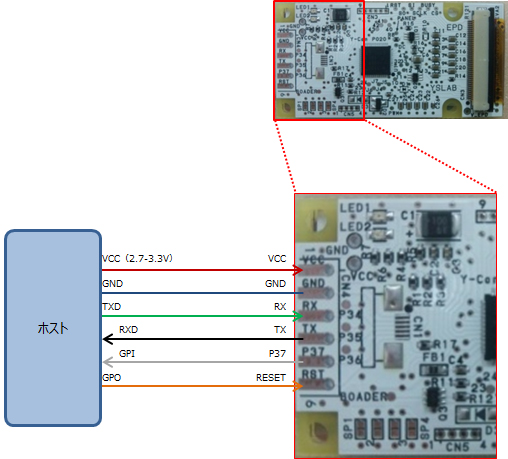

通常接続

Y-Con P014Bの通常接続
  • TX端子への接続は、Y-Conからの応答が不要な場合は未接続でも構いません。
  • P37端子は、画像転送が可能な状態の時に High が出力されます。 利用しない場合は未接続でも構いません。
  • RESET端子は Low を入力すると Y-Conがリセットされます。 ホストからリセットする必要がなければ未接続でも構いません。
  • ※VCC以上の電圧を印加しないでください。

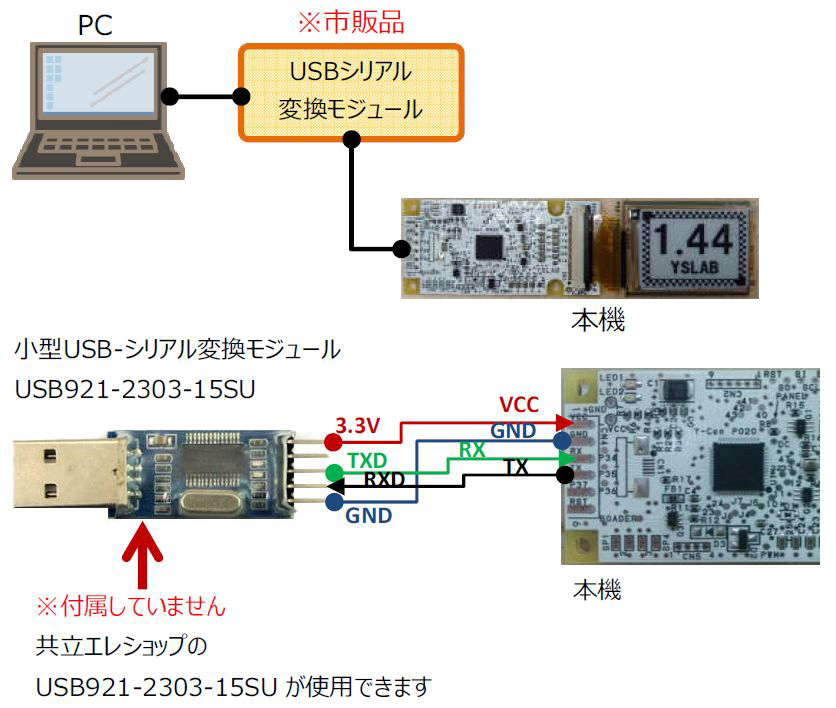

パソコンとの接続

Y-Con P014Bとパソコンの通常接続

本機をパソコンと接続するためには、USB-シリアル変換モジュールが必要です。 またパソコンから画像データを転送するためにTera Termなどのターミナルソフトが必要となります。

Tera Term での画像データ転送例

Tera Term での画像データ転送例

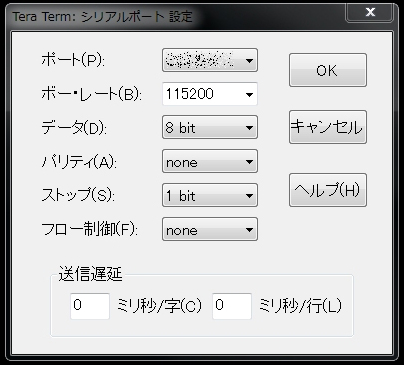

1.「設定」メニューの「シリアルポート」を選択し、「Tera Term:シリアルポート設定」の項目をY-Conの通信設定と合わせます。

Tera Term での画像データ転送例

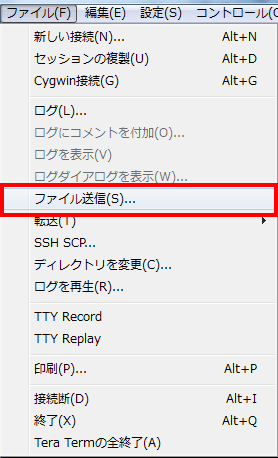

2.「ファイル」メニューの「ファイル送信」を選択します。

Tera Term での画像データ転送例

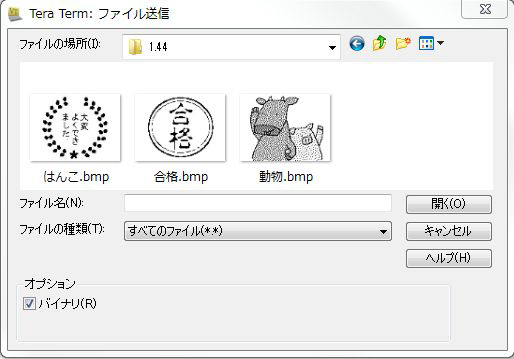

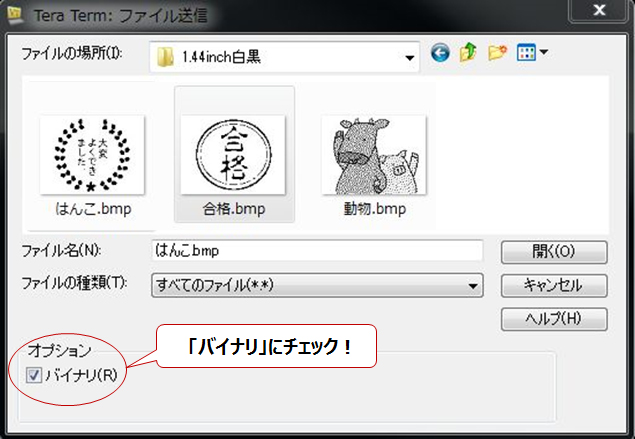

3.「Tera Term: ファイル送信」ダイアログで送信するBmpファイルを選択し、「開く」ボタンを押します。 この時オプションの「バイナリ」にチェックしてください。

Tera Term での画像データ転送例

4.「OK」と表示され、プロンプト(>)が表示されたら完了です。

Tera Term での画像データ転送例

※表示された画像の一例

Y-Con P014Bのデータ形式

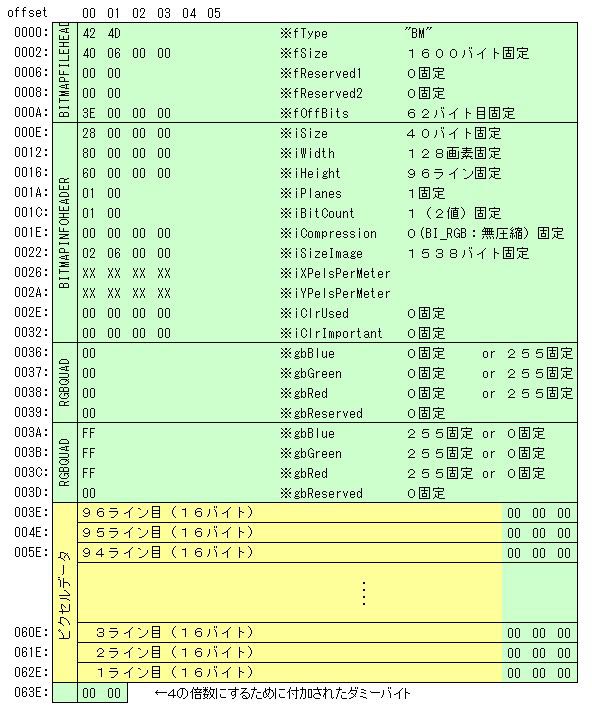

本モジュールでホストとの通信で用いる画像データは、白黒ビットマップファイルの構造(128×96×1bpp)です。

ファイルヘッダ
BITMAPFILEHEADER構造体
BMPファイルのサイズは1,600バイトです。
<内訳>
ヘッダー部=62バイト
ピクセルデータ=1538バイト
※16×176ライン+2
※+2はは全体サイズを4の倍数にするために挿入
※RGBQUADの個数はbiBitCount=1(2値)なので2個となります。
情報ヘッダ
BITMAPINFOHEADER構造体
カラーデータ
複数個のRGBQUAD構造体
ピクセルデータ

BMP形式の詳細

BMP形式の詳細

Y-Con P014Bの主な仕様

項目 仕様 備考
外形寸法 57mm(H)×29mm(V)×4.2mm(T) 基板に貼合せ状態
重量 7グラム 1.44インチ電子ペーパー

基板
有効表示エリア 29.312mm(H)×21.984mm(V) 1枚
電源電圧 2.7~3.3V
通信方式 調歩同期方式
115200bps, 8N1
19200bps設定可
画像形式 128x96px
モノクロビットマップファイル
1598バイト
動作温度 0~50℃
保存温度 -20~60℃
描画時間 50℃時:約2.3秒
40℃時:約2.3秒
30℃時:約2.8秒
20℃時:約2.8秒
15℃時:約4.8秒
10℃時:約6.7秒
5℃時:約8.6秒
0℃時:約16.3秒


Y-Con P014Bの価格・購入方法

価格 1台 6,000円(税別)
購入方法
ネット通販 アマゾン
